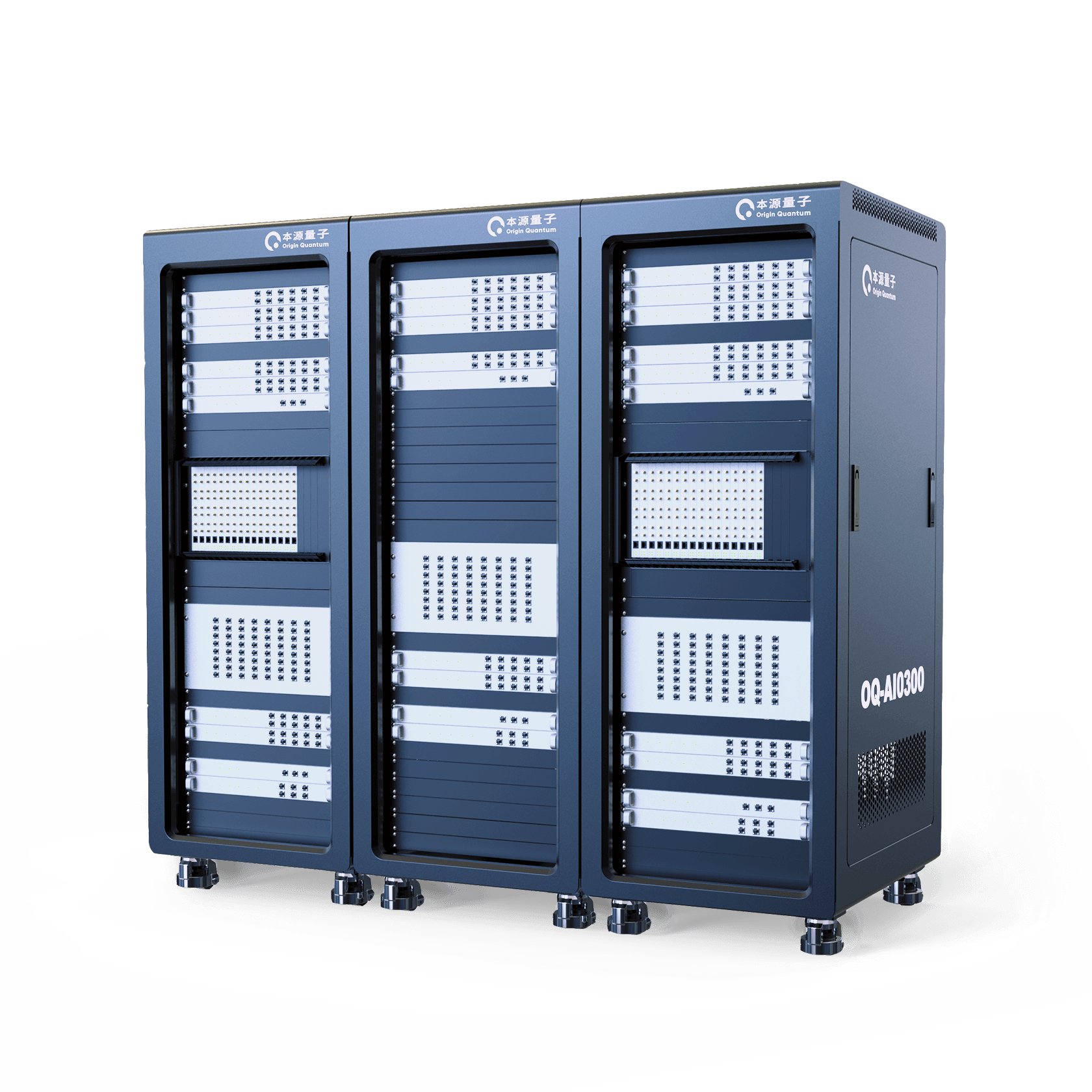

“本源天机”量子计算测控系统
“本源天机”量子计算测控系统是专用于超导量子芯片的量子计算控制系统。系统主要包含射频模块、数字模块、直流电压源模块和同步控制模块，可同时控制、读取多个超导量子比特，能够独立完成超导量子计算的测控操作。系统采用模块化设计，具有集成度高、拓展性强、操作便捷等特点。我司提供量子计算测控系统定制化服务，用户可以根据自身需求，灵活选择规格和功能。
产品特点
01
集成度高，性能强大：多模块、多功能集于一身，可独立完成量子计算测控操作；低相噪、低杂散，可实现快速、高保真的比特控制和读取
02
模块化设计，扩展性强：标准机柜插箱设计，操作、维护便捷；系统可从8比特扩展至100+比特
03
专业的测控软件：可视化的GUI界面，操作便捷；支持参数循环与遍历、波形编辑与导入等功能；支持超导量子芯片的自动化测试功能和校准功能；提供超导量子测控标准实验库，支持自定义实验
产品参数
| 射频模块-RF发射组件 | |
| 输出频率 | 4~8GHz,步进 1kHz |
| 输出功率 | 30dB,步进 0.1 dB |
| 输入中频信号的分辨率、采样率 | 12bit,3.2GSPS |
| 瞬时带宽 | 500MHz |
| 相位噪声（@6GHz） | ≤-90dBc/Hz@1KHz、≤-120dBc/Hz@1MHz |
| 杂散抑制 | ≥55dBc |
| 射频模块-RF收发组件(发射部分) | |
| 输出频率 | 4~8GHz,步进 1kHz |
| 输出功率 | 30dB,步进 0.1 dB |
| 输入中频信号的分辨率、采样率 | 12bit,3.2GSPS |
| 瞬时带宽 | 500MHz |
| 相位噪声（@6GHz） | ≤-90dBc/Hz@1KHz、≤-120dBc/Hz@1MHz |
| 杂散抑制 | ≥55dBc |
| 射频模块-RF收发组件(中频输出) | |
| 输出频率 | 0.8~1.3GHz |
| 接收中频信号垂直分辨率、采样率 | 11bit,3.2GSPS |
| 接收中频信号的模拟带宽 | 500MHz |
| 杂散抑制 | ≥55dBc |
| AWG模块 | |
| 采样率 | 1.2GSa/s |
| 垂直分辨率 | 16位 |
| 瞬时带宽 | DC~300MHz |
| 脉冲幅度范围 | -0.5V~+0.5V |
| 上升沿 | ＜1ns |
| 直流电压源模块 | |
| 垂直分辨率 | 20bit |
| 电压范围 | ±9.9V,步进 0.1mV |
| 电压精度 | ≤0.1mV |
| 噪声功率 | ＜-70 dBm（10 Hz~3 GHz） |
| 电压噪声 | 0.1~10Hz电压噪声与电压设定值的比例限值<1.5ppm |
| 稳定性 | 3小时内，电压波动限值<0.01% |
| 信号采集模块 | |
| 采样率 | 3.2GSa/s |
| 垂直分辨率 | 11位 |
| 模拟带宽 | 500MHz |
| 信号频率 | 800MHz~1300MHz |
